مقبس (كهرباء)

(تم التحويل من AC power plugs and sockets)

مقابس الطاقة المترددة AC power plugs and sockets، تصل المعدات الكهربائية بإمدادات الطاقة من التيار المتردد في المباني والمواقع الأخرى. تختلف المقابس الكهربائية عن بعضها البعض من حيث جهد وتقييم التيار، الشكل، الحجم، ونوع الموصل. يستخدم حول العالم عدد من أنظمة القياسية للمقابس.

منذ ثمانينيات القرن التاسع عشر أصبحت المقابس متاحة للتطبيقات المتنقلة، وحلت المقابس المثبتة في الحائط بدلاً من الوصلات في تطبيقات الإضاءة داخل المباني. بمرور الوقت توافرت العديد من الأنواع المتطورة سواء من أجل الراحة أو الحماية من إصابات الكهرباء. يوجد حالياً ما يقارب 20 نوع شائع الاستخدام حول العالم، بالإضافة إلى الكثير من أنواع المقابس المهملة في المباني الأقدم. أتاح تنسيق المعايير التقنية استخدام بعض أنواع المقابس في مناطق كبرى من أجل تسهيل التجارة في الأجهزة الكهربائية، ولراحة المسافرين والمستهلكين للسلع الكهربائية المستوردة.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

فهرست

المفاهيم والمصطلح

Plugs and sockets may sometimes combine male and female contacts. Clockwise from top left: CEE 7/4 (German) plug; a matching CEE 7/3 socket with exposed earth (ground) projections on circumference of socket; CEE 7/5 (French) socket with projecting earth pin. Typically no energy is supplied to any exposed pins or terminals on the socket, for safety.




التاريخ


قضايا التطبيق


أنواع مقابس الطاقة المستخدمة حسب البلد.


المصارع

التأريض

الاستقطاب

المقابس العامة

تصنيف جهد المقابس وأسلاك الطاقة


NEMA 5-15 (type B) plugs with current and voltage ratings shown (left) on label (7 A 125 V) and (centre) on engagement face (10 A 125 V). Also shown (right) is the rating on the C13 connector at the other end of the 10 A 125 V appliance cord.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

توصيلات وتمديدات الأجهزة


A Plug Strip with 2 USB ports and built in Surge Protection


مقابس لأغراض خاصة

Shaver supply units


Shaver supply unit for BS 4573, US Type A, Australian two-pin, and Europlug Type C.



الأنواع المستخدمة حالياً

المقبس الأرجنتيني IRAM 2073 و2071


مقبس طاقة أرجنتيني، 1996.


المقبس الأسترالي/النيوزيلندي AS/NZS 3112 ، المستخدم في أسترالاسيا


Australian 2005 standard power plug with insulated pins

Australasian switched 3-pin dual power point (socket) rated 10 amperes




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

المقبس البرازيلي NBR 14136

المقبس البريطاني والمعايير المتوائمة

BS 546 والأنواع المتعلقة


BS 546 plugs. Left to right: 15 A, 5 A and 2 A.



BS 1363


BS 1363 rewirable plug

Comparison of moulded plugs. Schuko type weighing 47g and BS 1363 weighing 44g, both manufactured by Longwell Company



BS 4573


المقبس BS 4573.

المعيار CEE 7

المقبس الغير مؤرض CEE 7/1 وCEE 7/2


CEE 7/1 wall socket, accepts CEE 7/2 (unearthed) plug and also CEE 7/4, CEE 7/6 and CEE 7/7 (earthed) plugs

Two Schuko (CEE 7-3) socket-outlets manufactured by Busch-Jaeger Elektro GmbH, the lower has (black) protective shutters, the upper does not, revealing internal metal contacts.


المقبس CEE 7/4 (شوكو الألماني)


Schuko plug (CEE 7/4) and socket (CEE 7/3)


المقبس CEE 7/5 و7/6


مقبس فرنسي

Rewireable French plug


المقبس CEE 7/7


CEE 7/7 plug

The CEE 7/7 plug fits in either French or German sockets.


المقبس CEE 7/16

المقبس CEE 7/16 البديل 1
المقبس CEE 7/16 البديل 2

مثال على أوروپلوگ.


المقبس CEE 7/17


CEE 7/17.

المقبس الصيني GB 2099.1‐2008 وGB 1002‐2008


Chinese 3-pin socket and compound socket which also accepts NEMA and Europlug (right), and a less common, larger 16 A version (left)


المقبس الدنماركي 107-2-D1 المؤرض


Danish 107-2-D1, standard DK 2-1a, with round power pins and half round earth pin

Danish unearthed and switched socket

Socket for the tilted flattened pins and half-round earth pin of Danish computer equipment plug (mainly used in professional environment), standard DK 2-5a


المقبس IEC 60906-1


المقبس الإسرائيلي SI32


Two Israeli plugs and one socket. The left plug is the old standard; the one on the right is the 1989 revision.

Socket polarity, with wire colour coding.

المقبس الإيطالي

Side by side comparison of Italian CEI 23-50 S 11 and S 17 plugs and sockets rated 16 A (left) and 10 A (right).

Old adaptor from forza to 2 × luce and 1 × forza



المقابس الإيطالية ذات المعيار المتعدد

CEI 23-50 17/11 (Bipasso) socket (#1) and CEI 23-50 P 40 (Italian adapted Schuko) (#2) in a modern installation.
Italian Vimar universale socket accepting CEE 7/4 (German), CEE 7/7 (German/French), CEE 7/16 (Europlug), CEE 7/17 (German/French unearthed), NEMA 1-15 (US/Japan), CEI 23-50 S 11 (10 A) and S 17 (16 A) Italian plugs.
4box side socket combining 1 Schuko and 2 CEI 23-50 P 17/11 bipasso (Italian type plugs).


المقبس الأمريكي الشمالي وIEC 60906-2

المقبس NEMA 1-15 الغير مؤرض

Polarized (left) and unpolarized NEMA 1-15 plugs



المقبس NEMA 5-15 المؤرض

NEMA 5-15 plug, left. "Decora"-style duplex socket, with orientation as specified in NECA 130-2010, centre. Ordinary duplex socket, with orientation typically found, right. Photos are different scale – parallel blades are on 1/2 inch (12.7 mm) centres.



المقبض NEMA 5-20


5-20RA (Canada) or 5-20R (US) T-slot socket mounted with the earth hole up. The neutral connection is the wider T-shaped slot on the right.


أنواع أخرى

المقبس JIS C 8303، الفئة الثانية الغير مؤرض


Japanese socket with earth post, for a washing machine

Japanese socket with earth post and earth connector, for an air conditioner

Japanese 200 V socket with earth post, for an air conditioner


المقبس JIS C 8303، الفئة الأولى المؤرض

المقبس السوڤيتي GOST 7396 C 1 الغير مؤرض


المقبض السويسري SEV 1011


Type J: The 10 Ampere SEV 1011:2009 type 13 socket (here: a triple socket) and type 12 plug

SEV 1011:2009, overview of the hierarchical Swiss System


المقابس أ

المقباس أ-16

المحولات

المقبس التايلندي TIS 166-2549


المقبس TIS 166-2549.

مقارنة بين الأنواع القياسية

IEC
World
Plugs
Type[أ]
Standard Origin Rating Earthed

(Grounded)

Polarised Fused Insulated
pins
Socket
accepts
Europlug
A NEMA 1-15 unpolarised American 15 A 125 V لا لا لا لا لا
NEMA 1-15 polarised American 15 A 125 V لا نعم لا لا لا
JIS C 8303, Class II Japanese 15 A 125 V لا لا لا لا لا
B NEMA 5-15 American 15 A 125 V نعم[ب] نعم لا لا لا
NEMA 5-20 American 20 A 125 V نعم[ب] نعم لا لا لا
JIS C 8303, Class I Japanese 15 A 125 V نعم[ب] نعم لا لا لا
C CEE 7/16 "Europlug" 2.5 A 250 V لا لا لا نعم {{N/A}}[ت]
- CEE 7/17 plug[ث] French /
German hybrid
16 A 250 V لا لا[ج] لا لا {{N/A}}[ت]
- CEE 7/1 socket & CEE 7/2 plug N/A 10 A
16 A
250 V لا[ح] لا لا لا نعم
- GOST 7396 C 1 Soviet/Russian 6 A
16 A
250 V لا لا لا لا نعم
- BS 4573 British 0.2 A 250 V لا لا لا نعم لا
Socket only; plug is
unspecified[خ]
D BS 546 British 5 A 250 V نعم نعم اختياري اختياري لا
IS 1293 and
SANS 164-3
Indian and
South African
(respectively)
6 A 250 V نعم نعم اختياري اختياري لا
E CEE 7/5 socket & CEE 7/6 plug[د][ث] French 16 A 250 V نعم[ب] نعم[ذ] لا لا[ر] نعم
F CEE 7/3 socket & CEE 7/4 plug[د][ث] German
"Schuko"
16 A 250 V نعم[ب] لا لا لا[ر] نعم
- CEE 7/7 plug[د] French /
German hybrid
16 A 250 V نعم لا لا لا[ر] {{N/A}}[ت]
G BS 1363, IS 401 & IS 411, MS 589, SS 145 British 13 A[ز] 250 V نعم نعم نعم نعم لا
H SI 32 Israeli 16 A 250 V نعم نعم[س] لا لا نعم
I AS/NZS 3112 Australian
and
New Zealander
10 A
15 A
20 A
25 A
32 A
250 V نعم[ب] نعم لا نعم لا
GB 1002 and
GB 2099.1
Chinese 10 A 250 V نعم نعم لا لا لا
IRAM 2073 Argentinian 10 A 250 V نعم نعم لا لا لا
J SEV 1011:2009, Typ 12 plug and Typ 13 socket Swiss 10 A 250 V نعم[ب] نعم لا نعم[ش] نعم
K 107-2-D1 Danish 13 A 250 V نعم[ب] نعم لا لا نعم
L[ص] CEI 23-50 (formerly CEI 23-16) Italian 10 A 250 V نعم[ب] لا لا نعم نعم
CEI 23-50 (formerly CEI 23-16) Italian 16 A 250 V نعم[ب] لا لا نعم لا
M BS 546 British 15 A 250 V نعم نعم اختياري اختياري لا
IS 1293 and
SANS 164-1
Indian and
South African
(respectively)
16 A 250 V نعم نعم اختياري اختياري لا
N NBR 14136 2-pin Brazilian 10 A
20 A
250 V لا لا لا نعم نعم
NBR 14136 3-pin Brazilian 10 A
20 A
250 V نعم[ب] نعم لا نعم نعم
SANS 164-2 2-pin South African 16 A 250 V لا لا لا نعم نعم
SANS 164-2 3-pin South African 16 A 250 V نعم[ب] نعم لا نعم نعم
- TIS 166-2549 Thai 16 A 250 V نعم نعم لا نعم نعم
IEC
World
Plugs
Type[أ]
Standard Origin Rating Earthed Polarised Fused Insulated
pins
Socket
accepts
Europlug
  1. ^ أ ب Type letters are from the International Electrotechnical Commission (IEC) Web site[2] that provides classification letters similar to a United States Department of Commerce publication[3] that sees widespread but not universal use to differentiate plug and socket types based on rough mechanical compatibility. Most common household plugs have an associated letter.
  2. ^ أ ب ت ث ج ح خ د ذ ر ز س Will accept unearthed plugs.
  3. ^ أ ب ت Standard does not define a socket.
  4. ^ أ ب ت CEE 7/17 specifies an unearthed hybrid plug that will fit into both the CEE 7/3 and CEE 7/5 sockets.
  5. ^ There are some CEE 7/17 plugs with special shape which are polarised when used with CEE 7/5 sockets (mechanically only).
  6. ^ CEE 7/1 socket accepts earthed CEE 7/3, CEE 7/5 and CEE 7/7 plugs but provides no earth connection.
  7. ^ BS 4573 and BS EN 61558-2-5 do not explicitly specify a current rating for a compliant plug, see BS 4573 section of British and compatible standards.
  8. ^ أ ب ت CEE 7/7 specifies an earthed hybrid plug that will fit into both the CEE 7/3 and CEE 7/5 sockets.
  9. ^ Plug can only be inserted one way with French CEE 7/5, but lack of wiring convention means that the system is not polarized.
  10. ^ أ ب ت The recess provided by CEE 7/3 and CEE 7/5 sockets offers protection against touching the live pins of CEE 7/4, CEE 7/6 and CEE 7/7 plugs. When used in CEE 7/1 (unearthed) sockets, or "universal adaptors" there is no protection for those plugs.
  11. ^ The actual rating of non-rewirable plugs is marked according to the fuse fitted by the cord set manufacturer, the fuse rating being determined by the rating of the flexible cable.
  12. ^ Polarized on earthed versions only.
  13. ^ Import of plugs with non-partially-insulated pins no longer allowed after 2012.
  14. ^ Type L comes in two variations with ratings of 10 A & 16 A having different pin diameters and spacing from each other.

المحولات


A travel adaptor for "Type M" (16 A SANS 164-1) sockets from South Africa.

أنواع غير اعتيادية

مقبس لامفولدر


Italian bypass lampholder plugs with Edison screw mount. Left: early type (porcelain and brass, c. 1930); right: late type (black plastic, c. 1970)


المقابس المحولات السوڤيتية

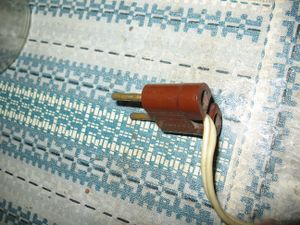

مقبس محول سوڤيتي.

المقبس البريطاني والسال


Walsall Gauge 13 A plug (bottom) compared to regular BS 1363 plug


موصل التأمين السحري بتشينو الإيطالي

Left: Bticino Magic Security socket, detail.
Centre: assortment of Magic Security sockets (in orange, the industrial three-phase type).
Right: assortment of Magic Security plugs.



On the left a BTicino Magic Security plug (10 A), on the right a type L to Magic Security plug adaptor

مقابس المواقد الكهربائية أحادية المرحلة


Plug (sheet V) and socket (sheet VI) to French standard NF C 61-315 (400 V, 32 A)
