توكاماك

التوكاماك أو توكـَمـَك (Tokamak؛ /ˈtkəmæk/؛ بالروسية: токамáк) وهو جهاز يستخدم مجال مغناطيسي قوي لحصر پلازما في شكل طارة. توكاماك هو واحد من عدة أنواع من أجهزة الحصر المغناطيسي التي يتم تطويرها لإنتاج طاقة الاندماج نووية حرارية. اعتبارا من 2021، يعتبر توكاماك المرشح الرئيسي لمفاعل الاندماج العملي.[1]

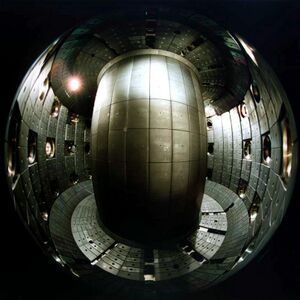

حجرة تفاعل DIII-D، وهو مفاعل الاندماج التجريبي توكاماك يُشغّل بواسطة جنرال أتومكس في سان دييگو، والذي استُخدم في البحث منذ اكتماله في أواخر الثمانينيات. الحجرة المميزة على شكل حلقة مغطاة بالگرافيت للمساعدة في تحمل الحرارة الشديدة.

وُضع تصور مبدئي لتوكاماك في الخمسينيات من قبل الفيزيائيين السوڤييت إيگور تام وأندريه سخاروڤ، مستوحى من خطاب أوليگ لاڤرينتييڤ. نُسب أول عمل توكاماك إلى عمل ناتان ياڤلينسكي على T-1 في عام 1958.[2]وقد أُثبت أن توازن الپلازما المستقر يتطلب خط المجال المغناطيسي الذي يلتف حول الحلقة في لولب. حاولت أجهزة مثل زد-پنش والستيلارايتر ذلك، لكنها أظهرت عدم استقرار خطير. كان تطوير المفهوم المعروف الآن باسم عامل الأمان (المسمى q في التدوين الرياضي) هو الذي وجه تطوير توكاماك; من خلال ترتيب المفاعل بحيث يكون هذا العامل الحرج q دائماً أكبر من 1، فقد حد التوكاماك بفعالية حالة عدم الاستقرار الذي تعرضت له التصاميم السابقة.

بحلول منتصف الستينيات، بدأت تصميمات توكاماك في إظهار أداء محسن بشكل كبير. صدرت النتائج الأولية عام 1965 ولكن تم تجاهلها. قام ليمان سپتزر بفصلهم عن السيطرة بعد ملاحظة المشاكل المحتملة في نظامهم لقياس درجات الحرارة. تم نشر مجموعة ثانية من النتائج في عام 1968، هذه المرة تدعي الأداء قبل أي آلة أخرى بكثير. عندما قوبلت هذه أيضاً بتشكك، دعا السوڤييت وفداً من المملكة المتحدة لإجراء قياساتهم الخاصة. وقد أكدت هذه النتائج السوڤيتية، وأدى نشرها في عام 1969 إلى تدافع بناء توكاماك.

بحلول منتصف السبعينيات، استُخدمت العشرات من التوكاماك في جميع أنحاء العالم. وبحلول أواخر السبعينيات، كانت هذه الآلات قد وصلت إلى جميع الظروف اللازمة للاندماج العملي، وإن لم يكن في نفس الوقت ولا في مفاعل واحد. بهدف التعادل (عامل اكتساب طاقة الاندماج) الذي يساوي 1 في الاعتبار الآن، تم تصميم سلسلة جديدة من الآلات التي تعمل بوقود اندماجي من الديوتريوم والتريتيوم. هذه الآلات، ولا سيما الحلقة الأوروبية المشتركة (JET)، مختبر التوكاماك لمفاعل الاندماج (TFTR)، كان لها هدف واضح يتمثل في الوصول إلى نقطة التعادل.

بدلاً من ذلك، أظهرت هذه الآلات مشاكل جديدة حدت من أدائها. سيتطلب حل هذه المشكلات آلة أكبر بكثير وأكثر تكلفة، تتجاوز قدرات أي دولة بمفردها. بعد اتفاق مبدئي بين رونالد ريگان وميخائيل گورباتشوڤ في نوفمبر 1985، ظهر جهد المفاعل النووي الحراري التجريبي الدولي (ITER) ولا يزال يمثل الجهد الدولي الأساسي لتطوير قوة الاندماج العملية. يستمر استخدام العديد من التصميمات الصغيرة والفروع مثل توكاماك الكروي للتحقيق في پارامترات الأداء وغيرها من المشكلات. اعتبارا من 2020، يظل JET صاحب الرقم القياسي لخرج الاندماج، حيث يصل إلى 6 MW من الإخراج لـ 24 MW من تسخين طاقة الإدخال.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

أصل الاسم

كلمة توكاماك هي نسخ حرفي للكلمة الروسية токамак، وهي اختصار لأي من:

тороидальная камера с магнитными катушками
toroidal'naya kamera s magnitnymi katushkami
toroidal chamber with magnetic coils; غرفة حلقية بملفات مغناطيسية

أو

тороидальная камера с аксиальным магнитным полем
toroidal'naya kamera s aksial'nym magnitnym polem
toroidal chamber with axial magnetic field.[3] غرفة حلقية بمجال مغناطيسي محوري

أُنشئ المصطلح في عام 1957 بواسطة إيگور گولوڤين،[4][أ] نائب مدير مختبر أجهزة القياس بأكاديمية العلوم، اليوم معهد كورتشاتوڤ. كما اقتُرح مصطلح مشابه، توكوماگ، لبعض الوقت.[6]


التاريخ


A USSR stamp, 1987: Tokamak thermonuclear system

الخطوات الأولى

في عام 1934، كان مارك أوليفانت وپول هارتيك وإرنست رذرفورد أول من حقق الاندماج على الأرض ، باستخدام معجل الجسيمات لإطلاق نوى الديوتريوم في رقائق معدنية تحتوي على الديوتريوم أو ذرات أخرى.[7] وسمح لهم ذلك بقياس المقطع العرضي النووي لتفاعلات الاندماج المختلفة، وتحديد أن تفاعل الديوتريوم-الديوتريوم حدث عند طاقة أقل من التفاعلات الأخرى، وبلغ ذروته عند حوالي 100,000 إلكترون‌ڤولت (100 keV).[8][ب]

ITER

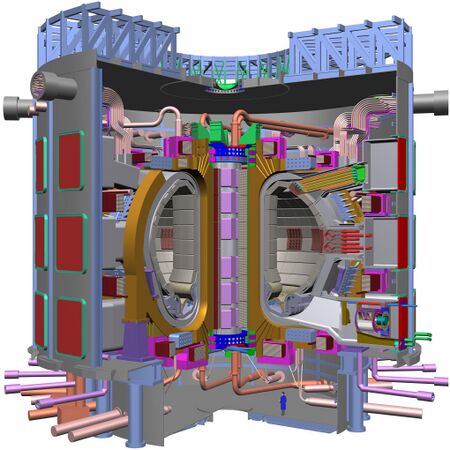

رسم تخطيطي للمفاعل النووي الحراري التجريبي الدولي (ITER) أكبر توكاماك في العالم، والذي بدأ بناؤه في عام 2013 ومن المتوقع أن يبدأ تشغيله بالكامل في عام 2035. ويقصد به أن يكون بمثابة إثبات أن مفاعل الاندماج ممكن، وسينتج 500 ميگاواط من الطاقة. يظهر الشكل البشري الأزرق في الأسفل مقياساً حجمياً.



التصميم


الحقول المغناطيسية في توكاماك

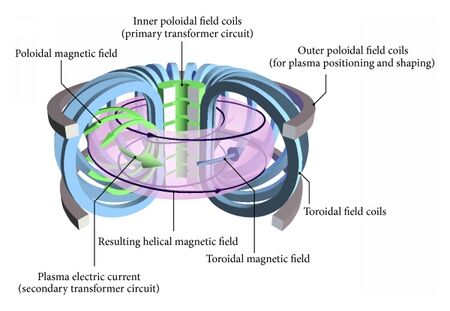

حقل توكاماك المغناطيسي والتيار. الظاهر هو المجال الحلقي والملفات (الزرقاء) التي تنتجها، تيار الپلازما (الأحمر) والحقل المتعدد الأشكال الناتج عنه، والحقل الملتوي الناتج عندما تتراكب.

الستيلراتور

الستيلراتور هو أيضاً طريقة مشابهة لبناء المفاعلات اللإندماجية غير أنها تمتلك ميزة أن تقليل الخسائر الناتجة عن التداخلات لا يكون عن طريق تيار كهربائي يضخ في الپلازما بل عن طريق بناء وشكل هندسي أكثر تعقيدا للمغناطيسات التي تولد الحقل المغنطيسي.

ويشترك كلا المفاعلين في ميزة أنهما أكثر أمناً من المفاعلات التقليدية الانشطارية بسبب أن تفاعل الانشطار النووي ينقطع بمجرد ملامسة الپلازما لجدار المفاعل، كما أن النفايات الناتجة أقل إشعاعاً من تلك التي تنتج عن مفاعلات نووية انشطارية.

تسخين الپلازما

في مفاعل الاندماج التشغيلي، سيعمل جزء من الطاقة المولدة على الحفاظ على درجة حرارة البلازما عند إدخال الديوتريوم والتريتيوم. ومع ذلك، عند بدء تشغيل المفاعل، إما في البداية أو بعد الإغلاق المؤقت، يجب تسخين الپلازما إلى درجة حرارة التشغيل التي تزيد عن 10 كيلو ڤولت (أكثر من 100 مليون درجة مئوية). في تجارب الاندماج المغناطيسي الحالية كتوكاماك (وغيرها)، يتم إنتاج طاقة اندماج غير كافية للحفاظ على درجة حرارة الپلازما، ويجب توفير تسخين خارجي ثابت. وقد أنشأ باحثون صينيون توكاماك تجريبي متقدم فائق التوصيل (EAST) في عام 2006 والذي يُعتقد أنه يحافظ على پلازما 100 مليون درجة مئوية (الشمس تبلغ درجة حرارة 15 مليون درجة مئوية) وهو أمر ضروري لبدء الاندماج بين ذرات الهيدروجين، وفقاً لآخر اختبار تم إجراؤه في الشرق (تم إجراء الاختبار في نوفمبر 2018).

التسخين الأومي ~ inductive mode

نظراً لأن الپلازما موصل كهربائي، فمن الممكن تسخين الپلازما عن طريق تحفيز تيار من خلالها; التيار المستحث الذي يوفر معظم المجال المغناطيسي المرتبط بمجال كهربائي حلقي وهو أيضاً مصدر رئيسي للتسخين الأولية.

يسمى التسخين الناجم عن التيار المستحث بالتسخين الأومي (أو المقاومة); إنه نفس نوع التسخين الذي يحدث في المصباح الكهربائي أو في السخان الكهربائي. تعتمد الحرارة المتولدة على مقاومة الپلازما وكمية التيار الكهربائي الذي يمر عبرها. ولكن مع ارتفاع درجة حرارة الپلازما الساخنة، تقل المقاومة ويصبح التسخين الأومي أقل فعالية. يبدو أن درجة حرارة الپلازما القصوى التي يمكن بلوغها بالتسخين الأومي في توكاماك هي 20-30 مليون درجة مئوية. للحصول على درجات حرارة أعلى، يجب استخدام طرق تسخين إضافية.

يُحرَّض التيار عن طريق الزيادة المستمرة للتيار من خلال ملف كهرومغناطيسي مرتبط بحلقة الپلازما: يمكن النظر إلى البلازما على أنها ملف ثانوي لمحول. هذه عملية نبضية بطبيعتها لأن هناك حداً للتيار خلال المرحلة الأولية (هناك أيضاً قيود أخرى على النبضات الطويلة). لذلك يجب أن تعمل التوكاماك إما لفترات قصيرة أو تعتمد على وسائل أخرى للتسخين وتحويل التيار.

الضغط المغناطيسي

يمكن تسخين الغاز عن طريق الضغط المفاجئ. بنفس الطريقة، تزداد درجة حرارة الپلازما إذا تم ضغطها بسرعة عن طريق زيادة المجال المغناطيسي المحاصر. في توكاماك، يتم تحقيق هذا الضغط ببساطة عن طريق تحريك الپلازما إلى منطقة ذات مجال مغناطيسي أعلى (أي شعاعياً إلى الداخل). نظراً لأن ضغط الپلازما يقرب الأيونات من بعضها، فإن هذه العملية لها فائدة إضافية تتمثل في تسهيل الوصول إلى الكثافة المطلوبة لمفاعل الاندماج.

كان الضغط المغناطيسي أحد مجالات البحث في "تدافع توكاماك" الأولي، وكان الغرض من أحد التصميمات الرئيسية، وهو ATC. لم يتم استخدام هذا المفهوم على نطاق واسع منذ ذلك الحين، على الرغم من أن مفهوماً مشابهاً إلى حد ما هو جزء من تصميم الاندماج العام.

حقن شعاع محايد

يتضمن الحقن بالحزمة المحايدة إدخال ذرات أو جزيئات عالية الطاقة (سريعة الحركة) في پلازما محصورة مغناطيسياً مسخنة أومياً داخل التوكاماك.

تنشأ الذرات عالية الطاقة على شكل أيونات في حجرة قوسية قبل استخلاصها من خلال مجموعة شبكة عالية الجهد. يستخدم مصطلح "مصدر أيون" بشكل عام ليعني التجميع الذي يتكون من مجموعة من الأسلاك الباعثة للإلكترون، وحجم غرفة القوس، ومجموعة من شبكات الاستخراج. جهاز آخر، مشابه من حيث المفهوم، يستخدم لتسريع الإلكترونات بشكل منفصل إلى نفس الطاقة. الكتلة الأخف من الإلكترونات تجعل هذا الجهاز أصغر بكثير من نظيره الأيوني. ثم يتقاطع الشعاعان، حيث تتحد الأيونات والإلكترونات في ذرات متعادلة، مما يسمح لها بالانتقال عبر الحقول المغناطيسية.

بمجرد دخول الحزمة المحايدة إلى توكاماك، تحدث تفاعلات مع أيونات الپلازما الرئيسية. هذا له تأثيران. أحدهما هو أن الذرات المحقونة تتأين مرة أخرى وتصبح مشحونة، وبالتالي تصبح محاصرة داخل المفاعل وتضيف إلى كتلة الوقود. والآخر هو أن عملية التأين تحدث من خلال التأثيرات مع باقي الوقود، وهذه التأثيرات ترسب الطاقة في ذلك الوقود وتسخينه.

هذا النوع من التسخين ليس له حدود متأصلة في الطاقة (درجة الحرارة)، على عكس الطريقة الأومية، لكن معدله يقتصر على التيار في الحاقنات. عادةً ما تكون جهود استخراج مصدر الأيونات في حدود 50-100 كيلو فولت، ويتم تطوير مصادر الجهد العالي والأيونات السالبة (-1 MV) لـ ITER. ستكون منشأة اختبار الشعاع المحايد ITER في پادوڤا أول منشأة ITER تبدأ التشغيل.[10]

بينما يستخدم الحقن بالحزمة المحايدة بشكل أساسي لتسخين الپلازما، يمكن استخدامه أيضاً كأداة تشخيصية وفي التحكم في التغذية الراجعة عن طريق صنع شعاع نابض يتكون من سلسلة من ومضات الحزمة القصيرة 2-10 مللي ثانية. الديوتريوم هو وقود أساسي لأنظمة تسخين الحزمة المحايدة، ويستخدم الهيدروجين والهيليوم أحياناً في تجارب مختارة.

التسخين بتردد الراديو

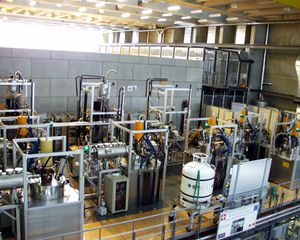

مجموعة من أنابيب التردد العالي (84 گيگاهرتز و118 گيگاهرتز) لتسخين الپلازما بواسطة موجات السيكلوترون الإلكترونية على متغير تكوين توكاماك (TCV). بسماح من SPC-EPFL.

تُنشأ الموجات الكهرومغناطيسية عالية التردد بواسطة المذبذبات (غالباً بواسطة گيروترونات أو كليسترونات خارج الطارة. إذا كان للموجات التردد الصحيح (أو الطول الموجي) والاستقطاب، فيمكن نقل طاقتها إلى الجسيمات المشحونة في الپلازما، والتي بدورها تصطدم بجزيئات الپلازما الأخرى، مما يؤدي إلى زيادة درجة حرارة كتلة الپلازما. توجد تقنيات مختلفة بما في ذلك التسخين بالتجاوب السيكلوتروني (ECRH) والتسخين بالرنين الأيوني السيكلوتروني. عادة ما يتم نقل هذه الطاقة عن طريق الموجات الدقيقة.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

جرد الجسيمات

تتكون تصريفات الپلازما داخل حجرة التفريغ في توكاماك من أيونات وذرات نشطة وتصل الطاقة من هذه الجسيمات في النهاية إلى الجدار الداخلي للغرفة من خلال الإشعاع أو الاصطدامات أو عدم الاحتباس. يتم تبريد الجدار الداخلي للغرفة بالماء ويتم إزالة الحرارة من الجزيئات عن طريق التوصيل عبر الجدار إلى الماء ونقل الماء الساخن إلى نظام تبريد خارجي.

تسمح المضخات الجزيئية التوربينية أو مضخات الانتشار بإخلاء الجسيمات من الحجم السائب والمضخات المبردة، التي تتكون من سطح مبرد بالهيليوم السائل، تعمل على التحكم بفعالية في الكثافة في جميع أنحاء التفريغ من خلال توفير حوض طاقة لحدوث التكثيف. عندما يتم إجراؤها بشكل صحيح، تنتج تفاعلات الاندماج كميات كبيرة من النيوترونات عاليو الطاقة. نظراً لكون النيوترونات محايدة كهربائياً وصغيرة نسبياً، فإنها لا تتأثر بالمجالات المغناطيسية ولا يتم إيقافها كثيراً بغرفة التفريغ المحيطة.

يتم تقليل تدفق النيوترونات بشكل كبير عند حدود درع النيوترون المصمم لهذا الغرض والذي يحيط التوكاماك في جميع الاتجاهات. تختلف مواد الدرع ولكنها بشكل عام مواد مصنوعة من ذرات قريبة من حجم النيوترونات لأنها تعمل بشكل أفضل لامتصاص النيوترون وطاقته. تشمل المواد المرشحة الجيدة تلك التي تحتوي على الكثير من الهيدروجين، مثل الماء والبلاستيك. تعتبر ذرات البورون أيضاً ماصات جيدة للنيوترونات. وهكذا، فإن الخرسانة والپولي إيثيلين المُطعّم بالبورون يصنعان مواد حماية نيوترونية غير مكلفة.

بمجرد تحريره، يتمتع النيوترون بعمر نصف قصير نسبياً يبلغ حوالي 10 دقائق قبل أن يتحلل إلى بروتون وإلكترون مع انبعاث الطاقة. عندما يحين الوقت لمحاولة توليد الكهرباء فعلياً من مفاعل قائم على توكاماك، فإن بعض النيوترونات المنتجة في عملية الاندماج سيتم امتصاصها بواسطة غطاء معدني سائل، وسيتم استخدام طاقتها الحركية في عمليات نقل الحرارة لتحويل المولد في النهاية .

مشروعات التوكاماك التجريبية

الشغالة حالياً

(بترتيب زمني لبدء العمليات)

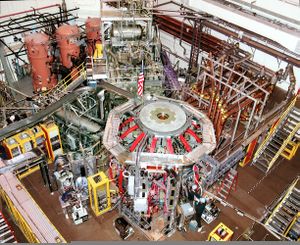

Outside view of the NSTX reactor

اشتغلت سابقاً

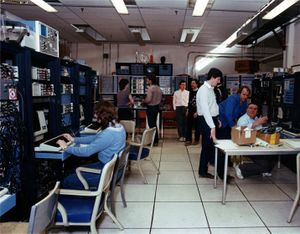

The control room of the Alcator C tokamak at the MIT Plasma Science and Fusion Center, in about 1982–1983.

المزمعة

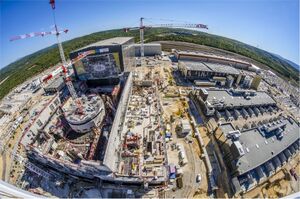

سيكون ITER، قيد الإنشاء حالياً، أكبر توكاماك حتى الآن.
  • ITER, مشروع دولي في كادراش، فرنسا; 500 ميگاواط بدأ البناء في عام 2010، ومن المتوقع أن يتم إنشاء أول پلازما في عام 2025. ومن المتوقع أن يعمل بكامل طاقته بحلول عام 2035.[25]
  • DEMO; 2000 ميگاواط، تشغيل مستمر، متصل بشبكة الكهرباء. الخلف المخطط له لـ ITER; سيبدأ البناء في عام 2024 وفقاً للجدول الزمني الأولي.
  • CFETR،المعروف أيضاً باسم "مفاعل اختبار هندسة الانصهار الصيني"; 200 ميگاواط مفاعل الاندماج الصيني من الجيل التالي، هو جهاز توكاماك جديد.[26][27][28][29]
  • K-DEMO في كوريا الجنوبية; من 2200 إلى 3000 ميگاواط، صافٍ لتوليد الكهرباء في حدود 500 ميگاواط; من المستهدف البناء بحلول عام 2037.[30]
