ميزان الساعة ذو القضيب
ميزان الساعة ذي القضيب (إنگليزية: Verge escapement أو الترس التاجي crown wheel) هو أقدم الأنواع الميكانيكية المعروفة لميزان الساعة، وهي التقنية الموجودة تتحكم في معدل حركة الساعات الميكانيكية عن طريق تنظيم حركة التروس المتقاطرة في نقلات منتظمة. منشأ هذا النوع غير معروف، إلا أنه مستخدم منذ القرن الرابع عشر الميلادي حتى حوالي عام 1800 في الساعات وساعات الجيب. الاسم إنگليزية: verge أصله من اللفظ اللاتيني (باللاتينية: virga)، ويعني عصا أو قضيب.[1]
كان اختراع ميزان الساعة ذي القضيب له أهميته في تاريخ التقنية، لأنه فتح الباب أمام تطوير كل الساعات الميكانيكية. أدى الاختراع إلى الانتقال من قياس الوقت من خلال عمليات الدوال المستمرة، كسريان السوائل في الساعات المائية، إلى عمليات التذبذب كما في تأرجح الرقاص، وهي الأكثر دقة.[2][3].
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
كيف تعمل
ميزان الساعة ذو القضيب يتكون من ترس على شكل تاج. الأسنان المنشارية تبرز محورياً نحو الأمام، بينما محورها يكون أفقياً.[4]
عيوبها
كما يُتوقع من تاريخ اختراعها المبكر، فإن ميزان الساعة ذا القضيب هو الأبعد عن الدقة بين موازين الساعات واسعي الانتشار. فهي تعاني من ثلاثة مشاكل:
- الساعات ذات القضيب حساسة للتغيرات في القوة الدافعة؛ فيزدادون بطئاً كلما اقترب الزنبرك الرئيسي من الخواء.
- ميزان الساعة له "ارتداد recoil"، ونعني بذلك أن عزم الحركة للفوليو أو البندول يدفع العجلة التاجية للخلف لحظياً، مسبباً قطار تروس الساعة للحركة إلى الوراء، أثناء جزء من دورته.[4] ويزيد ذلك من الاحتكاك والبري مما يؤدي إلى ازدياد عدم الدقة.

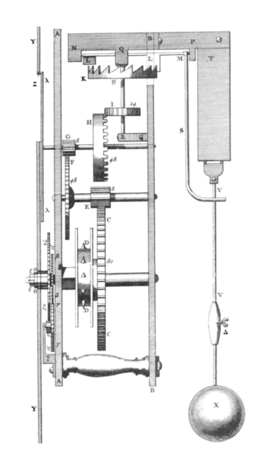

- في الساعات البندولية، الزاوية الواسعة لتأرجح البندول من 80°-100° التي يحتاجها القضيب، تسبب احتياج اضافي للضبط بسبب الخطأ الدائري.
انظر أيضاً
- Galileo's escapement - a proposed replacement of the Verge Escapement by Galileo Galilei
- Salisbury cathedral clock—oldest known operating clock, with verge and foliot escapement
- Dover Castle Clock old known operating clock with its original verge and foliot escapement
