المسيّر، بالإنگليزية: router، هو جهاز للربط بين شبكتين أو أكثر ببعضهم وتتكون الشبكة العنكبوتية من آلاف مؤلفة من المسيرات والخواديم، يتكون من 3 طبقات من نموذج التفتيش (.OSI) . يقوم المسير بتحديد الجدول وتحديد مسارات التحول من مجموعات بينية لأخرى. وينبغي عدم الخلط مع محول (طبقة 2) و بوابة (طبقة 3 أو أعلى).

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

المعدات والبرمجيات

  • التسيير أو التوجيه في يومنا هذا كثيرا ما يرتبط مع الميفاق الشبكي النسخة 4 (IPv4)، في حين أن الهجرة إلى الميفاق الشبكي النسخة 6 (IPv6) انطوت على توجيه هذا الميفاق.
  • المسيرات الأولى في عام 1960 كانت ببساطة حواسيب عادية مصغرة. ورغم أن الحواسيب العادية يمكن أن تستخدم للتسيير , فإن المسيرات الحديثة بصفة عامة تشمل معدات إضافية لتسريع المهام الحساسة مثل نقل الحزمات. هذه المسيرات المتخصصة ليست دائما متوافقة مع (IPv6)، ذاكرة ذات قياس صغير غير متقلبة قادرة على حفظ الظبط الرئيسي في حالة خرق لحظات القطاع.
  • المسيرات الحالية لنقل البيانات تلعب دورا مماثل من خلال المقاسم الهاتفية للصوت.

هذا النوع من المعدات لا يتطلب التخزين المغناطيسي

1 - سيسكو (Cisco)

2- بلكن (belkin)

3- جونيبر (Juniper)

4- سبيد تاتش (Speedtouch)

5- شرونوس (chronos trendchip) صنع في تايوان

وهناك أنواع كثيرة لمهام أكبر :

نوع لاستقبال إشارة dsl أو شبكات الربط local loop (دائرة مغلقة) نوع لربط الشبكات ببعضها البعض. المقالة "موجه" تتحول إلى هنا، إذا أردت مقالة عن الموجة (أحد أشكال انتقال الطاقة) إضغط هنا

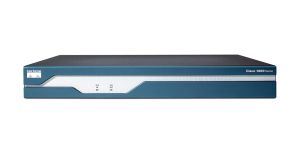

مسيّر سيسكو 1800

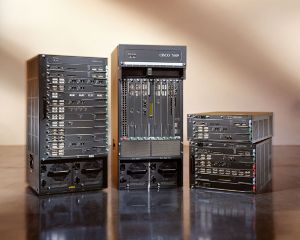

مسيّرات سيسكو 7600

المسيّر أو الموجه، بالإنگليزية: router، هو جهاز للربط بين شبكتين أو أكثر ببعضهم وتتكون الشبكة العنكبوتية من آلاف مؤلفة من المسيرات والخواديم، يتكون من 3 طبقات من نموذج التفتيش (.OSI) . يقوم المسير بتحديد الجدول وتحديد مسارات التحول من مجموعات بينية لأخرى. وينبغي عدم الخلط مع محول (طبقة 2) وبوابة (طبقة 3 أو أعلى).

المعدات والبرمجيات

  • التسيير أو التوجيه في يومنا هذا كثيرا ما يرتبط مع الميثاق الشبكي النسخة 4 (IPv4)، في حين أن الهجرة إلى الميثاق الشبكي النسخة 6 (IPv6) انطوت على توجيه هذا الميفاق.
  • المسيرات الأولى في عام 1960 كانت ببساطة حواسيب عادية مصغرة. ورغم أن الحواسيب العادية يمكن أن تستخدم للتسيير، فإن المسيرات الحديثة بصفة عامة تشمل معدات إضافية لتسريع المهام الحساسة مثل نقل الحزمات. هذه المسيرات المتخصصة ليست دائما متوافقة مع (IPv6)، ذاكرة ذات قياس صغير غير متقلبة قادرة على حفظ الظبط الرئيسي في حالة خرق لحظات القطاع.
  • المسيرات الحالية لنقل البيانات تلعب دورا مماثل من خلال المقاسم الهاتفية للصوت.

هذا النوع من المعدات لا يتطلب التخزين المغناطيسي

1 - سيسكو (Cisco)

2- بلكن (belkin)

3- جونيبر (Juniper)

4- سبيد تاتش (Speedtouch)

5- شرونوس (chronos trendchip) صنع في تايوان

وهناك أنواع كثيرة لمهام أكبر :

نوع لاستقبال إشارة dsl أو شبكات الربط local loop (دائرة مغلقة) نوع لربط الشبكات ببعضها البعض.

تعريف الموجه

الموجّه Router هو جهاز شبكي يتألف من مجموعة من العتاد و البرمجيات يستخدم لربط اثنتين أو أكثر من الشبكات الفرعية المختلفة بواسطة

الإشارات السلكية و اللاسلكية . يستخدم في الشبكات الواسعة مثل شبكة الإنترنت . يعمل الموجه في طبقة الشبكة Network layer و هي الطبقة الثالثة من الطبقات التي اصطلحت عليها منظمة

OSI (Open System Interconnection)


مستويات عمل الموجه

يعمل الموجه على مستويين :

1. مستوى تحكم : حيث يقوم بإيجاد أفضل طريق (أو أفضل واجهة ) لإرسال الطرود عبره إلى المستقبل .

2. مستوى تمرير و نقل : حيث يقوم بعملية النقل الفعلي للطرود المستقبلة من واجهة الاستقبال لواجهة الإرسال التي اختارها في المرحلة السابقة .


يعتمد الموجه على جدول التوجيه Routing table لإيجاد أقصر طريق للطرد .


أنواع الموجهات

للموجهات عدة أنواع من حيث الحجم و الخدمة المقدمة :

1. موجهات للمكاتب الصغيرة و الاستخدامات المنزلية Small Office Home Office (SOHO)

2. موجهات لمزودات الخدمة و المؤسسات الكبيرة .


إن أشهر أنواع الموجهات تلك التي تنتجها شركة CISCO . لكنها باهظة الثمن نسبياً ، فيما يلي يوجد أقسام موجهات Cisco .


أقسام الموجهات

سندرس كمثال عليها أقسام موجهات CISCO .

يتألف الموجه من لوحة أم Mother board تتوضع عليها وحدة معالجة مركزية CPU و ذاكرة و قطع داخلية أخرى هي :

• ذاكرة ROM للقراءة فقط .

• ذاكرة Flash .

• ذاكرة وصول عشوائية RAM .

• ذاكرة وصول عشوائي غير قابلة للإزالة NVRAM .

• واجهة Interface .


الذاكرة ROM

ذاكرة قراءة فقط تحوي الكود المصدري للوظائف الأساسية . تتألف من أربعة مكونات أساسية :

• (power on self test) Post : هي أول ما يتم تحميله عند الإقلاع تقوم بتفحص العتاد .

• Bootstrap : كل نظام تشغيل يملك نوعين من الملفات : ملفات الإقلاع و ملفات النظام ، بداية يتم تحميل ملفات الإقلاع ثم تقوم

ملفات الإقلاع بتحميل ملفات النظام . Bootstrap هو محمل الإقلاع من cisco ، و هو يملك مسار ملفات الإقلاع .

• Mini IOS : يُحمل تلقائياً من الـ ROM يمثل مجموعة صغيرة من الـ CISCO IOS .

• ROM Monitor :يمكنك استخدامه للإقلاع يدوياً باستخدام الأوامر .


الذاكرة Flash

و هي نمط من الذواكر تستخدم في تخزين نسخة مضغوطة من ملفات نظام CISCO IOS ،عادة يتوضع فيها ملف

وحيد . يختلف حجم هذه الذاكرة حسب السلسلة و نوع الموجه و هي تتراوح بين 8-64 KB . يقوم محمل الإقلاع الـ BootStrap بتحميل النظام IOS من الذاكرة Flash في عملية الإقلاع الطبيعية . يستخدم الأمر show flash في عرض معلومات هذه الذاكرة و محتوياتها .


ذاكرة الوصول العشوائي RAM

و هي ذاكرة وصول عشوائي لكنها سريعة الزوال لا تحفظ البيانات بشكل دائم تتضمن الإعدادات الحالية للموجه ، كما تزودنا بواجهة للتعامل مع المستخدم ، تؤثر هذه الواجهة بشكل مباشر على أداء الموجه ، و تكون ملفات النظام فيها غير مضغوطة و تعرف بمشغل الإعدادات

.

يستخدم الأمر show running-configuration في الكشف عن حالة هذه الذاكرة .


ذاكرة الوصول العشوائي غير القابلة للإزالة NVRAM

و هي ذاكرة وصول عشوائي لكنها سريعة الزوال لا تحفظ البيانات بشكل دائم تتضمن الإعدادات الحالية للموجه ، كما تزودنا بواجهة للتعامل مع المستخدم ، تؤثر هذه الواجهة بشكل مباشر على أداء الموجه ، و تكون ملفات النظام فيها غير مضغوطة و تعرف بمشغل الإعدادات

.

يستخدم الأمر show running-configuration في الكشف عن حالة هذه الذاكرة .


الواجهة Interface

الموجه هو عبارة عن نقطة اتصال ذات واجهات متعددة ، تتصل كل واجهة مع شبكة مختلفة ، و يقوم الموجه بنقل البيانات المارة بين هذه الشبكات عبر الواجهات

. كل واجهة لها عنوان خاص بها . هنالك العديد من الواجهات المتاحة على الموجه مثل واجهة كبل الـ Ethernet للشبكات المحلية LAN و سلسلة من الواجهات المتزامنة و

غير المتزامنة للشبكات الواسعة WAN ، يختلف عدد هذه الواجهات و نوعها بحسب سلسلة الموجه و نوعه . يحتوي الموجه على الأقل على منفذ Ethernet واحد و منفذ WAN واحد (عادة يكون ISDN BRI) تعرض بعض الموجهات أوامر تتعلق بالواجهات مثل :

• الأمر show interface الذي يعرض الحالة الكاملة لجميع الواجهات في الموجه .

• الأمر Show interface serial 0 الذي يعرض الحالة الكاملة لواجهة معينة .

• الأمر Show ip interface brief الذي يعرض معلومات قصيرة و مختصرة و لكنها كافية مثل

IPaddresses ، و حالة كل واجهة بالموجه.


تسلسل الإقلاع في موجهات cisco

1. تشغيل الفحص الذاتي POST .

2. تحميل و تشغيل كود bootstrap .

3. البحث عن برمجيات النظام .

4. تحميل برمجيات النظام .

5. البحث عن الإعدادات .

6. تحميل الإعدادات .

7. التشغيل .


إيجاد النظام cisco IOS

بعد تحميل الـ bootstrap ، يتم البحث عن النظام CISCO IOS بداية ، في حالة الإقلاع الطبيعي تبحث

عن نسخة ملفات النظام في الذاكرة Flash و إن لم توجد تحاول الإقلاع من الشبكة . إذا وجد أي مشكلة في شبكة الإقلاع عندها يعمل وضع RXBOOT ، و إن لم ننجح يبقى أمامنا الخيار الأخير وضع الـ ROMMON . ترتيب عمليات البحث :

1. تفحص إعدادت السجل .

2. تفحص إعدادت الـ NVRAM .

3. يبحث في الذاكرة Flash .

4. يحاول الإقلاع من الشبكة .

5. اللجوء لوضع RXBOOT .

6. اللجوء لوضع ROMMON .


ملاحظة : لمحاولة الإقلاع من الشبكة يجب أن نعرف عناوين IPs الموجهات المجاورة و هذا ممكن من خلال مساعدة CDP (CISCO Discovery Protocol ) بروتوكول الاستكشاف الخاص بـ CISCO .


سيسعدني تصحيحك و إضافتك لمقالتي .. لا تتردد في المساهمة ..


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
